PUIL 2011 Standar Instalasi Listrik di Indonesia (SNI 0225)

PUIL 2011 adalah standar nasional yang mengatur persyaratan umum instalasi listrik tegangan rendah di Indonesia, dan secara resmi diterbitkan sebagai SNI 0225. Dokumen ini menjadi acuan wajib bagi perencana, kontraktor, maupun produsen perlengkapan listrik dalam memastikan setiap instalasi dirancang dan dipasang secara aman. Tanpa kepatuhan terhadap aturan ini, sebuah instalasi berisiko menimbulkan bahaya kejut listrik, kebakaran, hingga kerusakan peralatan.

Dasar dan Ruang Lingkup Standar

Aturan ini diadaptasi dari seri IEC 60364 tentang instalasi listrik tegangan rendah, sehingga substansinya selaras dengan praktik yang berlaku secara internasional. Versi 2011 menggantikan edisi sebelumnya dan telah mengalami beberapa kali amandemen untuk menyesuaikan perkembangan teknologi serta kebutuhan keselamatan yang terus berkembang.

Ruang lingkupnya mencakup instalasi pada tegangan rendah, yaitu hingga 1000 volt arus bolak-balik. Cakupan ini meliputi bangunan hunian, komersial, hingga industri, dengan pengaturan mulai dari tahap perancangan, pemilihan perlengkapan, pemasangan, sampai pemeriksaan akhir sebelum instalasi benar-benar dioperasikan.

Standar juga memuat persyaratan khusus untuk lokasi dengan risiko lebih tinggi, seperti area basah, ruang medis, hingga kawasan dengan potensi ledakan. Lokasi semacam ini menuntut tingkat proteksi yang lebih ketat dibanding instalasi pada umumnya.

Aspek Proteksi untuk Keselamatan

Inti dari standar ini adalah perlindungan terhadap manusia dan harta benda. Proteksi terhadap kejut listrik diatur melalui kombinasi isolasi, penghalang, serta pemutusan otomatis suplai ketika terjadi gangguan. Pendekatan ini memastikan bagian bertegangan tidak dapat tersentuh secara langsung maupun tidak langsung oleh pengguna.

Selain itu, aturan ini mengatur proteksi terhadap arus lebih, efek termal, serta tegangan lebih. Perangkat seperti pemutus sirkuit dan sekring dipilih berdasarkan karakteristik beban agar mampu memutus arus gangguan sebelum menimbulkan kerusakan ataupun kebakaran.

Untuk perlindungan tambahan terhadap kejut listrik, standar mensyaratkan penggunaan gawai proteksi arus sisa (GPAS) atau residual current device pada sirkuit tertentu, seperti kotak kontak dan area basah. Perangkat ini memutus aliran secara cepat, umumnya dengan sensitivitas 30 mA untuk perlindungan personel, ketika mendeteksi kebocoran arus ke bumi.

Sistem Pembumian dan Penghantar

Pembumian menjadi salah satu pokok bahasan utama. Standar mengenal beberapa konfigurasi sistem pembumian, seperti TN, TT, dan IT, yang masing-masing memiliki karakteristik berbeda dalam menyalurkan arus gangguan ke bumi. Pemilihan sistem yang tepat berpengaruh langsung pada efektivitas proteksi secara keseluruhan.

Pengaturan penghantar juga dibahas secara rinci, termasuk penentuan kemampuan hantar arus (KHA) berdasarkan ukuran dan kondisi pemasangan. Faktor koreksi turut diperhitungkan, misalnya ketika kabel dipasang berdekatan atau berada pada suhu lingkungan yang tinggi, sehingga kapasitas hantarnya disesuaikan agar tidak terjadi panas berlebih. Standar bahkan menetapkan kode warna penghantar, yakni hijau-kuning untuk penghantar pembumian dan biru untuk penghantar netral, demi menghindari kesalahan saat instalasi maupun perawatan.

Pemeriksaan dan Pengujian Instalasi

Sebelum dinyatakan layak digunakan, setiap instalasi wajib melewati tahap pemeriksaan dan pengujian. Standar mengatur prosedur ini secara bertahap, dimulai dari pemeriksaan visual untuk memastikan pemasangan sesuai rancangan dan tidak ada komponen yang cacat atau terpasang keliru.

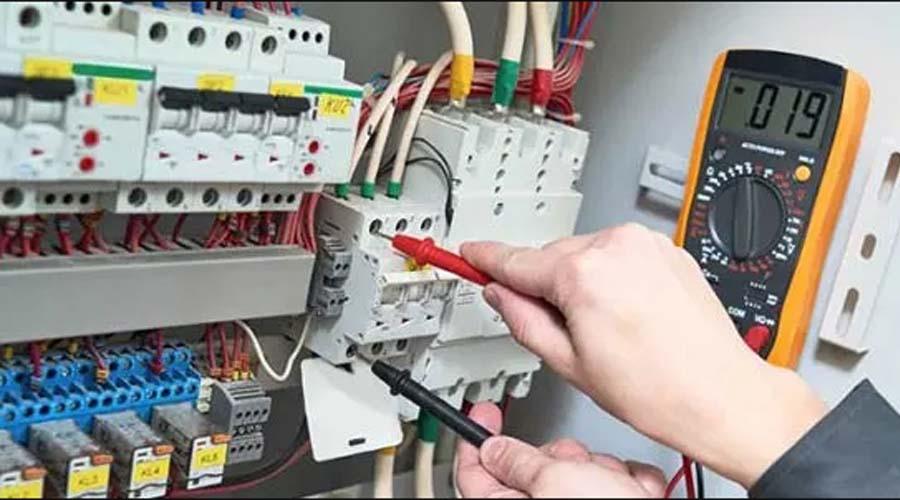

Setelah itu dilakukan serangkaian pengujian, antara lain uji kontinuitas penghantar, pengukuran resistans isolasi, pemeriksaan polaritas, hingga pengujian fungsi gawai proteksi. Rangkaian pengujian ini memastikan instalasi tidak hanya benar secara fisik, tetapi juga aman secara kelistrikan ketika mulai dialiri arus.

Relevansi terhadap Perlengkapan Hubung Bagi

Bagi industri panel, aturan ini sangat erat kaitannya dengan Perlengkapan Hubung Bagi (PHB). Sebuah panel tidak berdiri sendiri, melainkan menjadi bagian dari instalasi yang harus tunduk pada persyaratan proteksi, pembumian, dan pemilihan komponen yang sama.

Di sinilah hubungan antara standar nasional dan internasional menjadi jelas. Jika IEC 61439 mengatur cara panel dirakit dan diverifikasi, maka aturan ini memastikan panel tersebut terpasang dan terintegrasi dengan benar ke dalam sistem kelistrikan bangunan. Keduanya saling melengkapi untuk menghasilkan instalasi yang utuh dan aman.

Kepatuhan sebagai Syarat Operasi

Kepatuhan terhadap standar bukan sekadar formalitas teknis. Instalasi listrik di Indonesia umumnya memerlukan Sertifikat Laik Operasi (SLO) sebagai bukti bahwa instalasi telah diperiksa dan dinyatakan aman untuk digunakan. Pemeriksaan tersebut mengacu pada persyaratan yang ditetapkan di dalam standar.

Tanpa pemenuhan persyaratan ini, instalasi tidak hanya berisiko secara keselamatan, tetapi juga dapat terkendala secara administratif maupun hukum di kemudian hari.

Pada akhirnya, keandalan sistem kelistrikan berakar pada kepatuhan terhadap standar sejak tahap perancangan hingga pengoperasian. Sebagai produsen panel listrik, Vista Teknik memastikan setiap perlengkapan hubung bagi yang dibuat selaras dengan persyaratan yang berlaku, sehingga siap diintegrasikan ke dalam instalasi yang aman dan sesuai regulasi.
