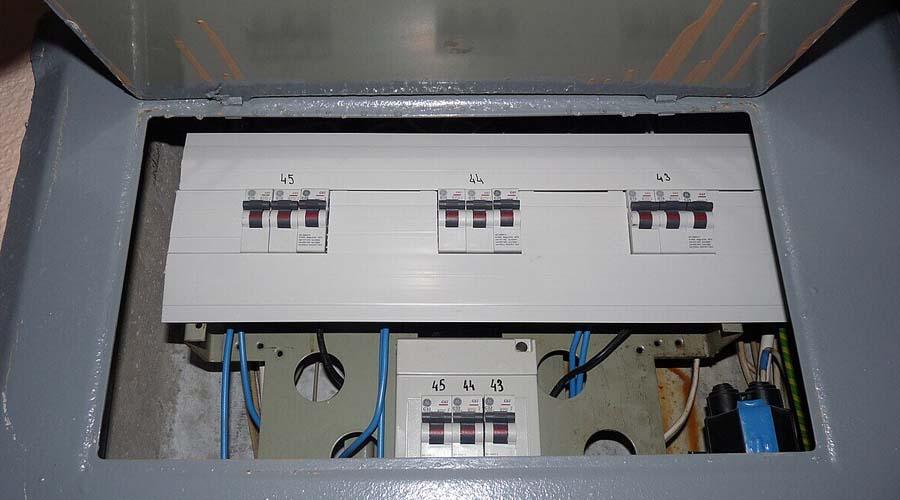

Fungsi dan Peran Panel Trafo dalam Distribusi Tegangan

Panel trafo menjadi titik krusial dalam sistem kelistrikan gedung maupun fasilitas industri, mengingat perannya sebagai penghubung antara jaringan tegangan menengah dari PLN dengan sistem distribusi tegangan rendah yang digunakan pada instalasi gedung. Tanpa panel trafo yang dirancang dengan tepat, transformasi tegangan yang aman dan andal tidak dapat berlangsung sebagaimana mestinya.

Memahami Fungsi Dasar Panel Trafo

Panel trafo berfungsi sebagai enclosure pelindung sekaligus titik kontrol untuk transformator, yang bertugas menurunkan tegangan menengah (umumnya 20 kV) menjadi tegangan rendah (400V atau 230V) yang dapat digunakan oleh peralatan listrik pada gedung. Di dalam panel ini, terdapat berbagai komponen pendukung seperti switchgear tegangan menengah, proteksi trafo, dan sistem monitoring yang memastikan proses transformasi berlangsung aman.

Selain fungsi transformasi tegangan, panel trafo juga berperan sebagai titik proteksi pertama terhadap gangguan yang berasal dari sisi tegangan menengah, mencegah gangguan tersebut merambat ke sistem distribusi tegangan rendah yang melayani seluruh gedung. Posisinya yang berada di titik paling awal dari rangkaian distribusi menjadikan panel trafo sebagai elemen yang keandalannya sangat menentukan stabilitas pasokan listrik ke seluruh sistem di bawahnya.

Jenis-Jenis Trafo yang Umum Digunakan

Trafo tipe dry-type semakin banyak digunakan pada instalasi gedung komersial karena tidak memerlukan minyak sebagai media pendingin, sehingga mengurangi risiko kebakaran dan lebih ramah untuk ditempatkan di dalam ruangan tertutup. Trafo jenis ini juga relatif lebih mudah dari sisi perawatan, mengingat tidak ada minyak yang perlu dipantau kondisinya secara berkala.

Trafo tipe oil-immersed masih banyak digunakan pada fasilitas industri dengan kapasitas besar, karena kemampuan pendinginannya yang lebih baik untuk beban tinggi. Namun penggunaannya menuntut pertimbangan keselamatan tambahan, termasuk sistem penampung minyak (oil containment) untuk mengantisipasi kebocoran, serta jarak aman dari area dengan aktivitas manusia yang intensif.

Komponen Pendukung dalam Panel Trafo

Selain unit trafo itu sendiri, panel trafo umumnya dilengkapi dengan switchgear tegangan menengah yang berfungsi sebagai titik switching dan proteksi pada sisi primer. Relay proteksi trafo memantau parameter seperti arus lebih, suhu, dan tekanan (khusus untuk trafo oil-immersed), memberikan sinyal trip ketika parameter melewati batas aman untuk mencegah kerusakan trafo yang lebih serius.

Sistem ventilasi juga menjadi komponen penting, terutama pada trafo dry-type yang menghasilkan panas signifikan selama beroperasi. Ventilasi yang memadai memastikan suhu di dalam ruang panel tetap berada dalam batas operasional aman, mencegah penurunan performa maupun kerusakan akibat overheating.

Pertimbangan dalam Perancangan Panel Trafo

Kapasitas trafo perlu dihitung berdasarkan total beban gedung dengan mempertimbangkan faktor kebutuhan dan margin untuk ekspansi di masa mendatang, serupa dengan prinsip perhitungan kapasitas pada panel distribusi lainnya. Penempatan panel trafo dalam denah gedung juga memerlukan pertimbangan khusus—jarak dari area publik untuk alasan keselamatan, aksesibilitas untuk perawatan, serta kebutuhan ventilasi yang memadai.

Koordinasi proteksi antara panel trafo dengan sistem distribusi di hilirnya, seperti LVMDP, menjadi aspek teknis yang tidak boleh diabaikan. Selektivitas yang tepat memastikan gangguan pada satu bagian sistem tidak menyebabkan pemadaman menyeluruh yang seharusnya dapat dihindari dengan koordinasi proteksi yang baik.

Perawatan dan Keandalan Jangka Panjang

Panel trafo membutuhkan inspeksi berkala untuk memastikan kondisi komponen tetap optimal, termasuk pemeriksaan koneksi terminal, kondisi isolasi, serta fungsi sistem proteksi dan monitoring. Pada trafo oil-immersed, pengujian kualitas minyak secara berkala juga menjadi bagian penting dari perawatan preventif, mengingat kondisi minyak mencerminkan kesehatan trafo secara keseluruhan.

Kegagalan trafo yang tidak terdeteksi sejak dini dapat berdampak signifikan terhadap operasional gedung, mengingat trafo merupakan titik tunggal yang melayani seluruh sistem distribusi di hilirnya—sehingga kegagalannya berpotensi menghentikan pasokan listrik ke seluruh gedung. Karena sifatnya sebagai titik tunggal yang kritis, sebagian fasilitas dengan kebutuhan keandalan tinggi memilih untuk menyediakan trafo cadangan atau jalur distribusi alternatif, meski hal ini menambah kompleksitas dan biaya investasi awal.

Sebagai kontraktor panel listrik yang merakit sesuai standar IEC 61439, Vista Teknik memahami bahwa panel trafo menjadi fondasi kritis bagi keandalan sistem kelistrikan gedung secara keseluruhan, menuntut perancangan dan perawatan yang cermat sejak tahap awal.
