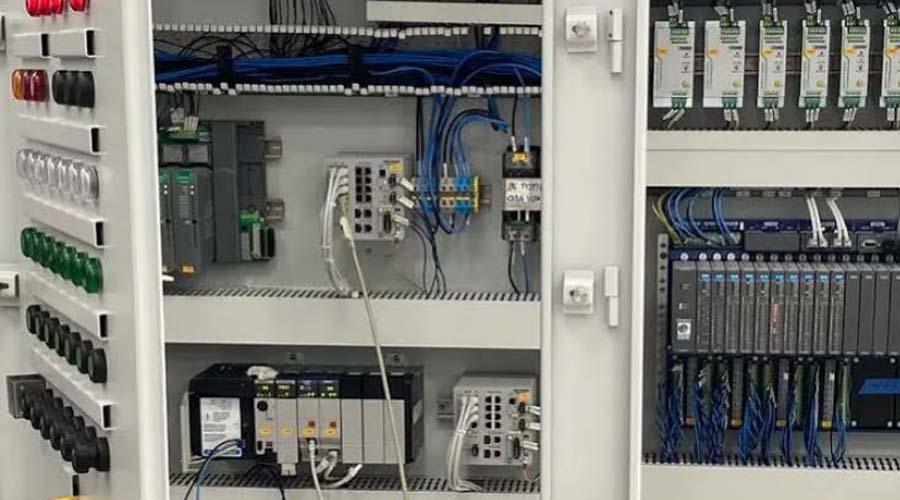

Panel Kontrol PLC untuk Otomasi Sistem Kelistrikan

Panel kontrol PLC menjadi komponen inti dalam sistem otomasi industri modern, memungkinkan proses produksi berjalan secara terprogram tanpa memerlukan intervensi manual pada setiap tahapan. Berbeda dari panel distribusi yang berfokus pada penyaluran daya, panel kontrol PLC berperan sebagai pusat pengambilan keputusan yang mengatur bagaimana peralatan listrik dan mekanikal bekerja sesuai logika yang telah diprogram.

Memahami Fungsi Dasar PLC

PLC atau Programmable Logic Controller adalah perangkat elektronik yang diprogram untuk mengendalikan proses otomasi berdasarkan input dari sensor dan memberikan output ke aktuator seperti motor, relay, atau katup. Panel kontrol PLC merupakan enclosure yang menampung PLC beserta komponen pendukungnya—modul input/output, power supply, terminal wiring, hingga perangkat komunikasi yang menghubungkan PLC dengan sistem lain di pabrik.

Logika kerja PLC diprogram menggunakan bahasa pemrograman khusus, dengan ladder logic sebagai salah satu yang paling umum digunakan di industri karena kemiripannya dengan diagram rangkaian relay konvensional, sehingga lebih mudah dipahami oleh teknisi kelistrikan. Kemampuan untuk mengubah logika program tanpa perlu mengubah wiring fisik menjadi salah satu keunggulan utama PLC dibanding sistem kontrol berbasis relay konvensional, yang menuntut perubahan fisik setiap kali logika kontrol perlu disesuaikan.

Komponen Utama dalam Panel Kontrol PLC

Selain unit PLC itu sendiri, panel kontrol PLC umumnya dilengkapi dengan power supply yang menyediakan tegangan kerja stabil bagi seluruh komponen elektronik di dalamnya. Modul input menerima sinyal dari sensor seperti proximity switch, level sensor, atau tombol operator, sementara modul output mengirim sinyal ke aktuator yang menjalankan perintah sesuai logika program.

HMI (Human Machine Interface) sering diintegrasikan bersama panel kontrol PLC, memberikan antarmuka visual bagi operator untuk memantau status proses dan melakukan input parameter tanpa perlu memahami logika pemrograman di baliknya. Terminal wiring yang tertata rapi juga menjadi bagian penting, memudahkan proses troubleshooting maupun modifikasi sistem di kemudian hari.

Peran PLC dalam Otomasi Sistem Kelistrikan

Panel kontrol PLC memungkinkan otomasi berbagai proses yang sebelumnya memerlukan operator untuk mengoperasikan secara manual, seperti pengaturan sekuens motor pada conveyor, kontrol level tangki otomatis, hingga pengaturan proses batch pada industri manufaktur. Dengan logika yang dapat diprogram ulang, sistem otomasi berbasis PLC memiliki fleksibilitas tinggi untuk menyesuaikan proses tanpa perlu mengubah wiring fisik secara signifikan.

Integrasi PLC dengan sistem SCADA (Supervisory Control and Data Acquisition) juga memungkinkan pemantauan dan kontrol proses dari ruang kontrol pusat, memberikan visibilitas menyeluruh terhadap operasional pabrik tanpa perlu berada langsung di lokasi peralatan.

Perbedaan Panel Kontrol PLC dengan Panel Distribusi

Penting untuk memahami bahwa panel kontrol PLC memiliki fungsi yang berbeda dari panel distribusi seperti LVMDP atau MCC. Panel distribusi berfokus pada penyaluran dan proteksi daya listrik ke berbagai beban, sementara panel kontrol PLC berfokus pada logika pengambilan keputusan yang mengatur kapan dan bagaimana peralatan tersebut beroperasi. Dalam praktiknya, kedua jenis panel ini sering bekerja berdampingan—panel distribusi menyalurkan daya ke motor, sementara panel kontrol PLC menentukan kapan motor tersebut menyala, mati, atau bekerja pada kecepatan tertentu melalui integrasi dengan panel VSD.

Pertimbangan dalam Merancang Panel Kontrol PLC

Perancangan panel kontrol PLC perlu mempertimbangkan jumlah I/O yang dibutuhkan sesuai kompleksitas proses yang akan diotomasi, dengan margin tambahan untuk kemungkinan ekspansi di masa mendatang. Pemilihan PLC dari brand dan seri yang tepat juga penting, mempertimbangkan ketersediaan suku cadang, dukungan teknis, serta kompatibilitas dengan sistem SCADA atau HMI yang akan digunakan.

Penempatan komponen di dalam panel turut memengaruhi keandalan sistem—modul PLC yang sensitif terhadap panas dan interferensi elektromagnetik idealnya ditempatkan terpisah dari komponen daya yang menghasilkan panas atau noise elektrik signifikan.

Investasi Otomasi yang Tepat Sasaran

Penerapan panel kontrol PLC yang dirancang dengan baik memberikan fondasi bagi otomasi industri yang andal dan mudah dikembangkan seiring pertumbuhan kebutuhan produksi. Kesalahan dalam perancangan pada tahap awal—baik dari sisi kapasitas I/O maupun pemilihan komponen—dapat membatasi fleksibilitas sistem di kemudian hari.

Sebagai kontraktor panel listrik yang menangani berbagai jenis panel sesuai standar IEC 61439, Vista Teknik membantu klien merancang panel kontrol PLC yang sesuai dengan kompleksitas proses otomasi yang dibutuhkan, memastikan sistem yang andal sekaligus siap untuk pengembangan di masa mendatang.
